Диаграмма последовательности показывает взаимодействие между участниками системы во времени, визуализируя обмен сообщениями и их порядок. Она нужна для понимания логики процессов, проектирования систем, документирования функциональности и выявления ошибок.

Для чего нужна диаграмма последовательности:

1. Понимание логики процесса: Она помогает разработчикам, аналитикам и заинтересованным сторонам понять последовательность шагов в бизнес-процессе или работе системы.
2. Документирование функциональности: Используется для документирования существующей логики системы, чтобы потом легче было её поддерживать или развивать.
3. Проектирование системы: Диаграммы последовательности используются для проектирования архитектуры системы, включая определение обмена данными между компонентами.
4. Выявление ошибок: Такие диаграммы помогают находить логические ошибки в процессе взаимодействия объектов.

Структура диаграммы последовательности:

• Акторы (участники): В примере это “Спортсмен”, система “Личный кабинет спортсмена”, а также процессы “Проверка входа” и “Регистрация на новое соревнование”. Акторы могут быть людьми, системами или другими объектами.
• Линии жизни: Вертикальные линии под каждым актором показывают их “жизнь” во времени.
• Сообщения: Горизонтальные стрелки между участниками обозначают обмен сообщениями (например, “Запрос”, “Подтверждение”, “Ошибка”).
• Временная шкала: Процессы разворачиваются сверху вниз, что отображает последовательность действий.

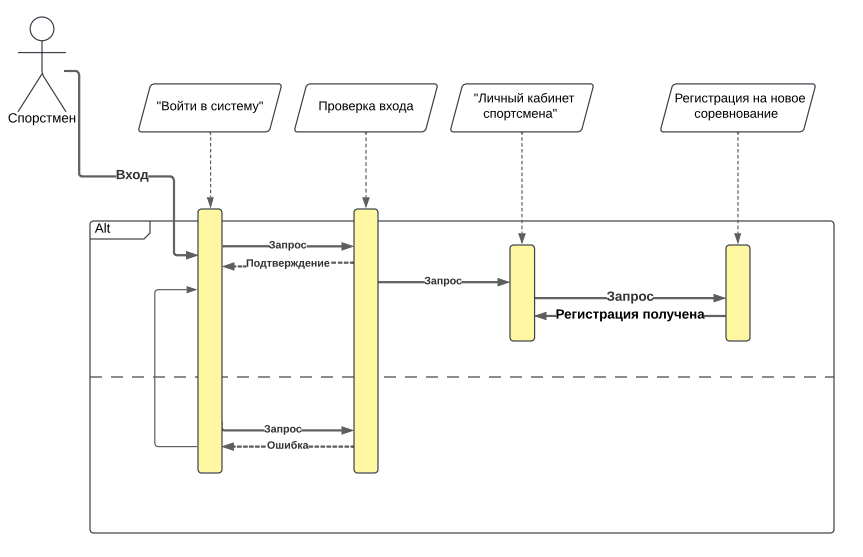

Пример из представленной диаграммы:

1. Вход пользователя: Спортсмен инициирует вход в систему через “Личный кабинет спортсмена”.
2. Проверка входа: Система передаёт запрос в процесс проверки входа. Если проверка прошла успешно, отправляется подтверждение, иначе возникает ошибка.
3. Регистрация на соревнование: После успешного входа спортсмен может отправить запрос на регистрацию на новое соревнование.
